一、节能诊断目的
  1、响应国家节能号召,发挥公司的技术专长优势,为中国的环保事业贡献一份力量。
  2、针对我们公司的潜在保养客户,真心从客户利益出发,提供节能综合诊断服务。
报告编号:JNZDPLNK2016003



某某药业
节能阶段性总结




烟台佩兰空调技术服务有限公司
2016年10月



目    录
**章  节能诊断事项说明
第二章  客户基本情况
**节  客户概况
第二节  客户能源系统概况
第三章  客户能源系统节能管理状况
**节  管理制度状况
第二节  计量统计管理状况
第三节      已经实施的节能措施
第四章     佩兰空调给客户的提出节能分析、措施及节能效果
**节      客户能源系统数据分析
第二节     节能诊断建议及措施
第三节  节能效果(阶段性总结待验证)


**章  能源系统节能诊断事项说明
一、节能诊断目的
  1、响应国家节能号召,发挥公司的技术专长优势,为中国的环保事业贡献一份力量。
  2、针对我们公司的潜在保养客户,真心从客户利益出发,提供节能综合诊断服务。
  3、帮助客户规范能源系统管理、分析能源系统能源利用状况、查找影响能源消耗因素、提出节能改进建议,为客户带来实实在在的节能效益。
二、节能诊断分析依据和参考引用的标准及有关文献
  《节能监测技术通则》(GB/T15316)
  《设备热效率计算通则》(GB/T2588)
  《综合能耗计算通则》(GB/T2589)
  《客户能耗计量与测试导则》(GB/T6422)
  《客户节能量计算方法》(GB/T13234)
  《工业客户能源管理导则》(GB/T15587)
  《评价客户合理用热技术导则》(GB/T3486)
  《能源系统节能诊断累积经验》(总结)
三、节能诊断时间段
  2016年5月——2016年10月
四、诊断范围
  客户新厂和老厂的能源系统:制冷主机系统、冷却水系统、冷冻水系统、空调系统、供热系统及相应的配电设施等。


第二章  客户基本情况
一、客户概况
  某某药业有限公司是综合性中型制药企业,是公司位于山东的生产基地。
二、客户能源系统概况
  某某药业有两个工厂,分别位于qqqqqqqqqqqq,两个工厂采用了良好的能源系统设备和优秀的设计理念,老厂拥有1台广州吉荣冷水机组,2台凯泉冷却水泵,2台上中龙冷冻水泵,1台冷却塔,5台空调机组,1台燃气锅炉,1台空压机,新厂拥有4台台佳冷水机组,1台约克冷水机组,5台冷却水泵,6台冷冻水泵,3台冷却塔,7台空调机组,1台燃气锅炉,1台空压机,夏季使用冷水机组进行整个车间和办公楼的制冷,冬季使用燃气锅炉及换热器换热的热水制热,全年可为生产车间和办公楼提供符合要求的能源系统。
  某某药业设备管理人员,坚持采用专业人员维护能源系统设备,使得冷水机组、空调机组、燃气锅炉等各设备一直处于良好的维护保养状态,各设备运行良好。


第三章  能源系统节能管理状况
一、管理制度状况
  某某药业设备管理制度齐全,相关负责人先后建立了各种设备管理文件,各种节能管理制度,并通过网络宣传、张贴节能宣传画、各种会议传达等多种形式进行了设备管理及节能管理的宣传,相关负责人和设备运行维护人员具有较强的设备管理维护意识和节能意识。
二、计量统计管理状况
  某某药业科技大楼拥有相应的计量措施,水电蒸汽计量设备齐全,每月定期核对计量数据,并分析数据,符合计量管理制度要求。
三、已经实施的节能措施
  通过实际了解,某某药业相关负责人员及设备运行维护人员,在实际设备运行和管理工作当中,提出了多种节能建议,并多数予以实施,取得了较好的节能效果。例如:
  1.    根据室外天气温度情况,合理安排中央空调的运行时间;
  2.    提前停运冷机,保持冷冻水循环,充分利用管道剩余冷量;
  3.    合理开停新风机组,保证生产车间、办公楼等大房间空调不用不开的运行原则;
  4.    实际摸索,合理设定冷水温度,保持冷机、末端设备节能运行。

第四章  佩兰空调给客户提出的节能分析、措施及节能效果
一、客户能源系统数据分析
  佩兰空调对某某药业的能源系统设备和运行情况,进行了详细的统计和数据分析,具体数据如下:

某某药业用电主要设备基础数据统计表



序号

设备名称或工艺编号

设备地点

设备品牌

设备型号及性能参数

数量

铭牌功率(kW)

额定电流(A)

实际运行电流(A

实际运行功率(KW

变频频率(HZ)

2015年设备年运行时间段

设备周运行时间段

设备日运行时间段


1

吉容冷水机组

老厂

广东吉容

ls580L制冷量581kw电源380 3ph 50hz

1

60

140

120

60

50

5-11月运行,节假日停运

周一到周日生产时运行,不生产停运

700-1800


2

吉容冷冻水循环泵

老厂

凯泉水泵

电源380  50hz

2

11.8

21.3

18

11.8

50

5-11月运行,节假日停运

周一到周日生产时运行,不生产停运

700-1800


3

吉容冷却水循环泵

老厂

凯泉水泵

电源380  50hz

2

15

28.8

22

15

50

5-11月运行,节假日停运

周一到周日生产时运行,不生产停运

700-1800


4

吉容冷却塔风扇电机

老厂



冷却塔风扇电机

1

5

10

8

5

50

5-11月运行,节假日停运

周一到周日生产时运行,不生产停运

700-1800


5

空调机组

老厂固体车间

青岛惠东辰

kf3-95na8.0e

1

37

80

60

37

40

1-12

周一到周日生产时运行,不生产停运

700-1800


6

空调机组

老厂气雾剂车间

青岛惠东辰

kt5-44na7.0e

1

15

35

20

15

40

1-12

周一到周日生产时运行,不生产停运

700-1800


7

空调机组

气雾d

青岛惠东辰

kt5-44na7.0e

1

18.5

40

25

18.5

40

1-12

周一到周日生产时运行,不生产停运

700-1800


8

空调机组

气雾c

沈阳天宇

zkt-08

1

3

8

4

3

50

1-12

周一到周日生产时运行,不生产停运

700-1800


9

空调机组

气雾b

青岛惠东辰

kt3-95n04.0e

1

5.5

11

9

5.5

40

1-12

周一到周日生产时运行,不生产停运

700-1800


10

空压机

老厂

沈阳艾尔

storm-22b

1

22

50

40

22

50

1-12

周一到周日生产时运行,不生产停运

700-1800


11

台佳冷水机

新厂冷水机组间

昆山台佳

rsw-370-2

1

253

277

190

253

50

5-11月运行,节假日停运

周一到周日生产时运行,不生产停运




12

台佳冷水机

新厂冷水机组间

昆山台佳

rsw-40-1

1

30

70

58

30

50

7-8月生产时

根据情况运行

700-1800


13

台佳冷水机

新厂冷水机组间

昆山台佳

rsw-140-1

1

92

200

150

92

50

7-11

周一到周五

800-1700


14

约克冷水机

新厂冷水机组间

约克

YCWP120SC86,制冷量352kw

1

70

138

100

55

50

7-11

根据情况运行

800-1700


15

循环泵

新厂冷水机组间

上海熊猫

杨程30m

1

7.5

15

12

7.5

50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


16

循环泵

新厂冷水机组间

浙江卧龙

杨程45m

1

30

57

54

30

50

7-11

周一到周五

800-1700


17

循环泵

新厂冷水机组间

上海熊猫

杨程45m

1

45

95

60

45

50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


18

循环泵

新厂冷水机组间

上海熊猫

杨程70m

1

55

120

100

55

50

1-12月生产时

生产时24小时运行

24h


19

循环泵

新厂冷水机组间冷却泵

上海熊猫

杨程44m

3

75

150

109

75

50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


20

Ahu-03空调

新厂综合制剂车间

昆山台佳

37KW

1

37

78

44

37

20-50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


21

Ahu-02空调

新厂综合制剂车间

昆山台佳

30KW

1

30

60

32.8

30

20-50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


22

Ahu-01空调

新厂综合制剂车间

昆山台佳

7.5KW

1

7.5

16

5

7.5

20-50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


23

Ahu-06空调

新厂综合制剂车间

昆山台佳

11KW

1

11

23

15

11

20-50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


24

Ahu-05空调

新厂综合制剂车间

昆山台佳

18.5KW

1

18.5

40

22.8

18.5

20-50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


25

Ahu-07空调

新厂综合制剂车间

昆山台佳

7.5KW

1

7.5

20

15

7.5

50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800


26

空压机

新厂动力间

英格索兰

22KW

1

22

50

40

22

50

1-12月生产时

周一到周日生产时运行,不生产停运

700-1800



某某药业自来水用量单据汇总




结算月份

合计水量

单价

金额




201401

4893

             3.18

          15,540.17




201402

3985

             3.53

          14,051.11




201403

4622

             3.53

          16,297.18




201404

8355

             3.53

          29,459.72




201405

7474

             3.53

          26,353.33




201406

9105

             3.53

          32,104.23




201407

9770

             3.53

          34,449.02




201408

15906

             3.53

          56,084.56




201409

8848

             3.80

          33,587.01




201410

19750

             3.80

          74,971.00




201411

6011

             3.80

          22,817.76




201412

8635

             3.80

          32,778.47




201501

5738

             3.80

          21,781.45




201502

5841

             3.80

          22,172.43




201503

1944

             3.89

           7,569.22




201504

7424

             3.80

          28,181.50




201505

6801

             3.80

          25,816.60




201506

8260

             3.84

          31,715.46




201507

6191

             3.80

          23,501.04




201508

5324

             3.80

          20,209.90




201509

4604

             3.80

          17,476.78




201510

7831

             3.80

          29,726.48




201511

7877

             3.80

          29,901.09




201512

4406

             2.65

          11,658.27




201601

6789

             3.80

          25,771.05




201602

6789

             3.80

          25,771.05




201603

5447

             3.80

          20,676.82




201604

5888

             3.80

          22,350.83




201605

3869

             3.80

          14,686.72




某某药业电量单据汇总(新厂)




结算月份

每个月8号抄表

合计电量

单价

金额




201401



77317

   0.95

  73,172.14




201402



91613

   1.20

 109,913.32




201403



117883

   1.11

 130,426.79




201404



178,858

   0.98

175,030.45




201405



168826

   1.00

 168,872.33




201406



246792

   0.94

 232,901.74




201407



281226

   0.91

 256,396.87




201408



334338

   0.89

 298,297.06




201409



316564

   0.89

 283,283.32




201410



253480

   0.91

 231,694.30




201411



305086

   0.88

 267,657.59




201412



205761

   0.95

 195,056.90




201501



252064

   0.90

 227,814.37




201502



291349

   0.88

 256,369.41




201503



89083

   1.19

 105,852.66




201504



223746

   0.94

 209,605.71




201505



274087

   0.88

 241,159.04




201506



343647

   0.82

 282,384.92




201507



344702

   0.85

 292,122.06




201508



249082

   0.93

 231,022.41




201509



220854

   0.96

 211,372.77




201510



299362

   0.84

 252,551.80




201511



408569

   0.81

 329,360.82




201512



242906

   0.87

 210,441.20




201601



261222

   0.85

 221,111.98




201602



223414

   0.86

 192,036.32




201603



216817

   0.87

 187,833.73




201604



236248

   0.85

 201,861.24




201605



131410

   1.02

 134,186.02




某某药业天然气用量单据汇总




结算月份

每月1号抄表

合计用气量

单价

金额




201401



80913

  3.95

      319,307.67




201402



45446

  3.90

      177,239.40




201403



80502

  3.90

      313,957.80




201404



74179

  3.92

      290,580.70




201405



26677

  3.90

      104,040.30




201406



40848

  3.90

      159,307.20




201407



28838

  3.90

      112,468.20




201408



30564

  3.91

      119,394.85




201409



29988

  3.90

      116,953.20




201410



32629

  3.90

      127,414.80




201411



35019

  3.90

      136,574.10




201412



44839

  3.90

      174,872.10




201501



61416

  3.90

      239,522.40




201502



77866

  3.90

      303,677.40




201503



42380

  3.90

      165,282.00




201504



64072

  3.90

      249,880.80




201505



42953

  3.90

      167,516.70




201506



46584

  3.90

      181,677.60




201507



36499

  3.90

      142,346.10




201508



29357

  3.90

      114,492.30




201509



26223

  3.90

      102,269.70




201510



35174

  3.90

      137,178.60




201511



55539

  3.90

      216,602.10




201512



50795

  3.90

      198,100.50




201601



72855

  3.90

      284,134.50




201602



89061

  3.55

      316,166.55




201603



68133

  3.55

      241,872.15




201604



72427

  3.55

      257,115.85




201605



24221

  3.55

       85,984.55




年度生产及包装数量统计




时间

2014年生产及包装数量(万只)

2015年生产及包装数量(万只)




1

217.7

934.2




2

170.6

181.4




3

289.0

539.2




4

408.0

883.0




5

359.2

1456.5




6

503.8

969.9




7

419.5

1007.8




8

486.1

334.3




9

656.6

472.2




10

601.3

1151.8




11

905.7

602.1




12

984.8

940.3




累计

6002.3

9472.6





根据上述基础数据分析,得出如下分析:

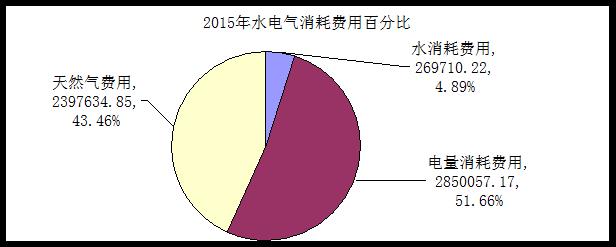

1、    贵单位2015年水电气能耗总量分布如下表:

诺康药业新厂2015年能源消耗统计

名称

全年用量

(吨,度,m3

单价

金额

金额比例

72241.00

3.80

269710.22

4.89%

3239451.00

0.88

2850057.17

51.66%

天然气

568858.00

4.21

2397634.85

43.46%







  从上表数据可以看出,贵单位水电气费用的占比,电能和天然气消耗分别占到51.66% 、43.46%,电能和天然气的节能降耗工作是重点。

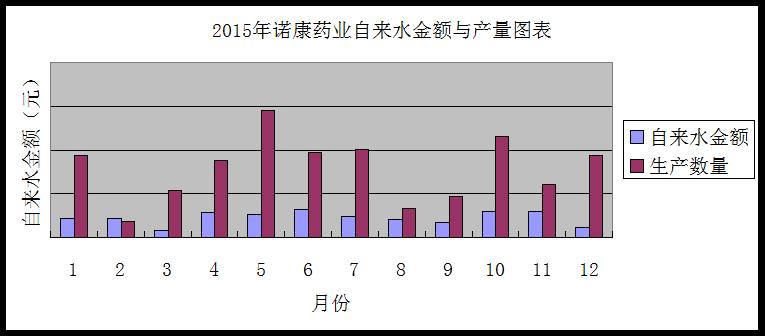

2、    贵单位2015年自来水消耗费用与生产数量图表如下表:





    从图表中可以看出,自来水的消耗量与生产数量直接相关,夏季用水量适当增加,生产过程中注意节约用水,杜绝跑冒滴漏现象就可以控制水量消耗

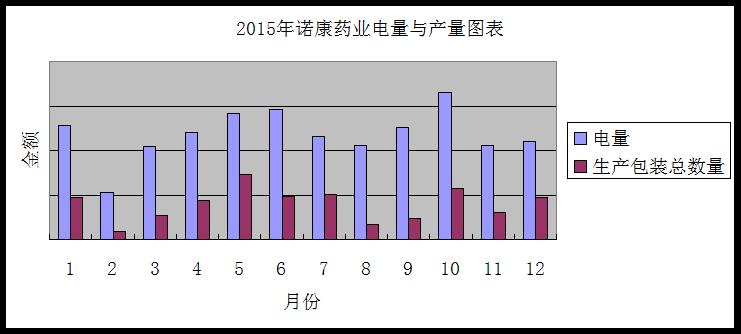

3、    贵单位2015年电量消耗费用与生产数量图表如下表:



  从图表中可以看出,夏季生产包装数量较少时仍保持高电量消耗(8、9月份),说明夏季冷水机组及空调机组用电负荷仍保持高能耗,3、4、5月份生产包装数量与电量消耗成正比,此时电量的主要消耗与生产相关的设备消耗,为此说明夏季能耗仍有可挖掘的节能空间。

4、    贵单位2015年天然气消耗费用与生产数量图表如下表:



  从图表中可以看出,1月、2月、3月、11月、12月的天然气消耗费用大幅增加,冬季采暖及空调机组供热耗费天然气占比较大,同时全年的天然气消耗费用占比达到总能源消耗的43.46%,天然气消耗费用存在较大节能空间。

二、节能诊断建议及措施
  佩兰空调了解诺康药业的水电气2014年-2015年的能源消耗情况、公司产品的生产工艺流程、厂房的水电气、空调系统及土建的图纸、主要耗能设备的运行情况等节能相关技术资料,并进行了详细的统计和数据分析后,结合贵单位实际情况,提出了如下建议:
(一)    建议贵单位全力争取政府投资,引入蒸汽替换天然气
  贵单位2015年天然气消耗占到43.46%,天然气作为制取蒸汽的转化方式本身就是高消耗高费用方式,贵单位天然气制取1吨蒸汽的价格约328元,而热力公司蒸汽价格约220元/吨,一年的费用差价约78万元(目前贵单位还未满产,满产后一年节约费用超过100万元)。为此建议贵单位咨询当地政府和热力公司,全力争取政府投资引入蒸汽管道至诺康药业,替换天然气制蒸汽及采暖,将天然气作为备用能源。
(二)    建议冷水机组水泵变频改造
  根据某某药业中央空调系统的现行运行状况分析,目前中央空调系统需求冷负荷较小,尤其是换季季节或工厂不满产状态时的冷负荷需求较小,因而冷机启停频繁,冷却泵、冷冻泵一直满负荷运行, 此处有存在节能空间,具体建议如下:
  1.冷机频繁启停,一方面影响压缩机使用寿命,另一方面冷机启停过程中有一部分时间处于无用功耗电状态。压缩机变频现场改造成本过高,建议采购新设备时选用变频运行压缩机冷水机组。
  2.冷却泵功率75KW,额定电流140A,实际运行电流110A,经过现场实验,水泵可以进行变频改造,预估改造后运行电流为70A。冷冻泵功率45KW,额定电流86.4A,实际运行电流60A,经过现场实验,水泵可以进行变频改造,预估改造后运行电流为40A。

设备名称

额定功率KW

年运行小时数

改造前实际功率

改造前实际电电流

改造前年用电费(电费0.9元计算)

生产空调冷却泵

75

1650

63.0

110

93534.1

生产空调冷冻泵

45

1650

34.4

60

51018.6











144552.7







改造后实际功率

改造后实际电电流

改造后年用电费(电费0.9元计算)

生产空调冷却泵

75

1650

40.1

70

59521.7

生产空调冷冻泵

45

1650

22.9

40

34012.4











93534.1









预估年节约金额

51018.6


  根据上表计算,改造变频后预估年节约金额5万元,1年半可收回投资成本。
  为此建议对中央空调系统冷却泵、冷冻泵进行变频设计、安装改造及检测调试,具体参考《某某药业水泵变频改造建议》。
(三)    建议每年11月至次年4月报停1台变压器
  根据贵单位提供的月度电费明细单得知,贵单位两台1000KVA变压器的基本电费为38000元/月,其中一台电量计量约22万度/月,一台电量计量约1.5万度/月,尤其是每年11月-次年4月,全厂总电量完全可以由1台变压器负载,为此建议每年11月-4月向电业局报停一台变压器,可以节约基本电费11.4万元。同时需要贵单位落实两台变压器负载情况,将报停变压器负载转移到运行变压器负载。
(四)    建议冷水机组冷却水采用地下水或地下埋管的冷却方式(参考)
  根据贵单位2015年电量数据与生产数据对比,夏季生产包装数量
  较少时仍保持高电量消耗(8、9月份),冷水机组的运行效率取决于冷却水温度和换热系数,地下水或地下冷源是非常好的资源,若能充分利用,冷水机组的耗电量将大幅降低。因改造费用较高,回收期较长,同时受到地理位置及空间的限制,该建议作为参考建议供贵单位参考。
(五)    建议贵单位进一步落实生产环境的除湿运行情况
  根据贵单位目前的空调机组设备情况,新风和回风都是通过冷水盘管降温除湿,夏季新风湿度大,需要冷水大量除湿,而回风并不需要过多除湿,因此新风、回风通过冷水除湿的同时,温度大幅下降,后续又通过加热升温,势必增加冷水、蒸汽的能源消耗,因此建议贵单位进一步落实生产环境的除湿运行情况,根据二次加热的消耗判断,是否必要对空调机组设备进行改造,加装新风管道单独除湿设备,从而减少冷热水能源消耗。
 三、节能效果(阶段性总结)
  完成可实施的节能项目,节能降耗达到预期节能效果
