中央空调系统节能诊断分析报告-某单位2014年案例-烟台佩兰空调
来源: | 作者:pmt9ea45a | 发布时间: 1970-01-01 | 2439 次浏览 | 分享到:
一、客户概况
  某某单位是威海市政府行政机关单位,承担维护社会稳定、保护人民生命财产安全的重要职责,其综合性办公大楼位于*******,科技大楼总建筑面积22000平方米,建筑高度65米。
报告编号:JNZDWHGA2014



某某单位
中央空调系统
节能报告

烟台佩兰空调技术服务有限公司
2014年10月
注  意  事  项
1、报告仅对本次节能诊断内容负责。
2、报告未经烟台佩兰空调技术服务有限公司许可不得给其它公司泄漏诊断报告。

 目    录
**章  中央空调系统节能诊断事项说明
第二章  客户基本情况
**节  客户概况
第二节  客户中央空调系统概况
第三章  客户中央空调系统节能管理状况
**节  管理制度状况
第二节  计量统计管理状况
第三节      已经实施的节能措施
第四章     佩兰空调给客户的提出节能分析、措施及节能效果
**节      客户中央空调系统数据分析
第二节     节能措施《冷却塔风机温度自控系统改造建议》
第三节  节能效果


**章  中央空调系统节能诊断事项说明
一、节能诊断目的
  1、响应国家节能号召,发挥公司的技术专长优势,为中国的环保事业贡献一份力量。
  2、针对我们公司的保养客户,真心从客户利益出发,提供节能综合诊断增值服务。
  3、帮助客户规范中央空调系统管理、分析中央空调系统能源利用状况、查找影响能源消耗因素、提出节能改进建议,为客户带来实实在在的节能效益。
二、节能诊断分析依据和参考引用的标准及有关文献
  《节能监测技术通则》(GB/T15316)
  《设备热效率计算通则》(GB/T2588)
  《综合能耗计算通则》(GB/T2589)
  《客户能耗计量与测试导则》(GB/T6422)
  《客户节能量计算方法》(GB/T13234)
  《工业客户能源管理导则》(GB/T15587)
  《评价客户合理用热技术导则》(GB/T3486)
  《中央空调系统节能诊断累积经验》(总结)
三、节能诊断时间段
  2014年6月——2014年10月
四、诊断范围
  客户的中央空调系统:制冷主机系统、冷却水系统、冷冻水系统、空调系统及相应的配电设施等。

第二章  客户基本情况
一、客户概况
  某某单位是威海市政府行政机关单位,承担维护社会稳定、保护人民生命财产安全的重要职责,其综合性办公大楼位于*******,科技大楼总建筑面积22000平方米,建筑高度65米。
二、客户中央空调系统概况
  某某单位科技大楼采用了世界上先进的中央空调系统设备和优秀的设计理念,拥有2台美国特灵冷水机组,3台上海连成冷却水泵,3台上海连成冷冻水泵,2台系统补水泵,4台冷却塔,22台新风机组,517台末端风机盘管,2台板式换热器,夏季使用冷水机组进行整个办公楼的冷水制冷,冬季使用蒸汽板式换热器换热的热水制热,全年可为办公楼提供舒适的冷暖中央空调。
     某某单位科技大楼设备管理人员,坚持采用专业人员维护中央空调系统设备,使得中央空调冷水机组各设备一直处于良好的维护保养状态,各设备运行良好。

第三章  中央空调系统节能管理状况
一、管理制度状况
  某某单位设备管理制度齐全,相关负责人先后建立了各种设备管理文件,各种节能管理制度,并通过网络宣传、张贴节能宣传画、各种会议传达等多种形式进行了设备管理及节能管理的宣传,相关负责人和设备运行维护人员具有较强的设备管理维护意识和节能意识。
二、计量统计管理状况
  某某单位科技大楼拥有相应的计量措施,水电蒸汽计量设备齐全,每月定期核对计量数据,并分析数据,符合计量管理制度要求。
三、已经实施的节能措施
  通过实际了解,某某单位相关负责人员及设备运行维护人员,在实际设备运行和管理工作当中,提出了多种节能建议,并多数予以实施,取得了较好的节能效果。例如:
  1.    根据室外天气温度情况,合理安排中央空调的运行时间;
  2.    提前停运冷机,保持冷冻水循环,充分利用管道剩余冷量;
  3.    合理开停新风机组,保证大厅、会议室等大房间空调不用不开的运行原则;
  4.    实际摸索,合理设定冷水温度,保持冷机、末端设备节能运行。

第四章  佩兰空调给客户提出的节能分析、措施及节能效果
一、客户中央空调系统数据分析
  佩兰空调对某某单位的中央空调系统设备和运行情况,进行了详细的统计和数据分析,具体数据如下:

中央空调设备详细参数

序号

设备名称

设备型号

设备功率KW

额定电流A

设备参数(扬程m、风量m3/h、制冷量kw

备注

1

1#特灵冷机

RTHDD3D2E2

234.7

412.3

1217.6

制冷量

2

2#特灵冷机

RTHDD3D2E2

234.7

412.3

1217.6

制冷量

3

1#冷冻泵

SLW150-400A

37

69.9

34m/240m3/h

扬程/流量

4

2#冷冻泵

SLW150-400A

37

69.9

34m/240m3/h

扬程/流量

5

3#冷冻泵

SLW150-400A

37

69.9

34m/240m3/h

扬程/流量

6

1#冷却泵

SLW200-315GAT

45

84.7

28m/300m3/h

扬程/流量

7

2#冷却泵

SLW200-315GAT

45

84.7

28m/300m3/h

扬程/流量

8

3#冷却泵

SLW200-315GAT

45

84.7

28m/300m3/h

扬程/流量

9

1#补水泵



3

6



扬程/流量

10

2#补水泵



3

6



扬程/流量

11

1#冷却塔风机

QA132M6B

5.5

12

950r/min

ABB 2

12

2#冷却塔风机

QA132M6B

5.5

12

950r/min

ABB 2

13

一层空调机组

一层共4台,大会议室2台,大厅1台,出入境大厅1台,都带电磁阀,后取消。

14

二层空调机组

二层共3台,110指挥中心1台,伙房1台,东新风机1台。

15

三层空调机组

三层共5台,城市应急中心1台,电视电话会议室1台,档案室1台,餐厅2台。

16

4-13层空调机组

每层一台,共计10台新风机组

17

风机盘管

YSK-20-4G

0.02



SHOWA

合计517

18

风机盘管

YSK-45-4G

0.045



常州祥明电机



中央空调系统运行参数

系统名称

冷冻水系统

冷却水系统

系统名称

末端空调机组系统

末端风机盘管系统

系统名称

中央空调制冷主机运行方式

启动方式

星三角

星三角

总数量

22

517

年运行方式

1.根据室外温度。    2.每年615-10月15

运行方式(**备)

21

21

启动方式

直接启动

直接启动

年运行时间

平均1040小时

供水压力bar

11.5

9

是否安装温度自控

每月运行方式

节假日正常开

回水压力bar

7

6.5

是否安装电动阀或电磁阀

原先有,后拆除。

每月运行时间

平均260小时

供水温度℃

8

26-33

运行方式(人工控制或自动控制)

人工

人工

每周运行方式

热天:      周末正常开    凉快天:    周末不开

回水温度℃

9

23-28

是否有过滤器

每周运行时间

平均60小时

设定温度℃

8

23-28

是否定期更换或清洗过滤器

每日运行方式

热天:   6:00-21:00       凉快天:10:00-15:00

是否自控运行

刚改造为自动运行

是否定期清洗盘管翅片

每日运行时间

热天:    15小时      凉快天:   5小时

供回水是否有旁通阀

是否定期拆洗管道过滤器

脏堵再拆洗

备注

每日运行提前停冷机,再循环1小时,节能运行。



二、节能措施《冷却塔风机温度自控系统改造建议》
  佩兰空调进行了详细的统计和数据分析后,结合办公楼实际情况,提出了《冷却塔风机温度自控系统改造建议》,解决了冷却塔风机启停频繁,人工控制冷却水温度波动大,严重时导致机组零部件损坏等设备运行潜在隐患,并起到了较好的节能作用。(具体参考文件《冷却塔风机温度自控系统改造建议》)。
三、节能效果
  佩兰空调在5月份对某某单位冷却塔风机温度自控系统进行了设备改造工作,经过现场培训和调试运行,风机自控运行一直良好,节能效果非常显著,节能数据参考如下:

2012-2014年电费数据分析

电费(元)

6

7

8

9

合计

2012

171762.42

208290.87

246542.33

211864.99

838460.61

2013

152614

215866.79

272790

227933.51

869204.3

2014

157533.41

169448.12

211822.46

195066.37

733870.36

2012年减2014

14229.01

38842.75

34719.87

16798.62

104590.25

2013年减2014

-4919.41

46418.67

60967.54

32867.14

135333.94

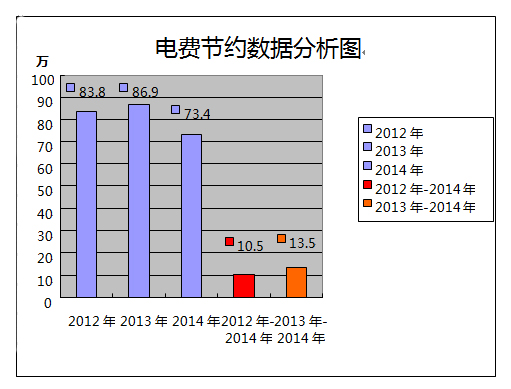

  从某某单位提供的2012年、2013年及2014年夏季电费实际数据和图表分析得出,2014年夏季电费相比2012年或2013年,节约费用至少10万元以上,节能效果显著
